LS焊縫缺陷檢測系統可以實時檢測焊接過程中的缺陷，如氣孔、裂紋、未熔合等，它通過多傳感器融合與AI算法，實現高精度、實時檢測，可定制化應用于不同工業場景，顯著提升生產質量與效率。
一、技術前景
焊縫檢測對生產有著極其重要的意義，主要體現在以下幾個方面：
1、保障產品質量：焊縫是許多產品結構的關鍵連接部分，焊縫質量直接關乎產品整體性能。通過焊縫檢測，能夠及時發現諸如裂紋、氣孔、夾渣等缺陷。若這些缺陷未被檢測出而留在產品中，可能導致產品在使用過程中出現局部應力集中，進而引發部件損壞，影響產品正常運行，降低產品質量和可靠性。例如在汽車制造中，車身焊縫若存在缺陷，可能導致車身結構強度不足，在行駛過程中面臨安全風險。
2、確保生產安全：在一些承受較大壓力、溫度變化或外力作用的設備和結構中，如壓力容器、橋梁、建筑鋼結構等，焊縫缺陷可能引發泄漏、斷裂等嚴重事故，威脅人員生命安全和造成重大財產損失。焊縫檢測可以提前發現潛在安全隱患，對存在問題的焊縫進行修復或更換，避免安全事故發生，確保生產活動安全進行。以石油化工行業的壓力容器為例，若焊縫存在缺陷未被檢測出，可能導致易燃易爆介質泄漏，引發火災、爆炸等災難性事故。
3、降低生產成本：如果沒有焊縫檢測，帶有缺陷的產品進入下一生產環節或交付客戶后才被發現問題，往往需要花費更多時間和成本進行返修、更換甚至報廢處理。而通過有效的焊縫檢測，在生產早期及時發現并處理焊縫缺陷，可避免后續不必要的加工和資源浪費，提高生產效率，降低生產成本。如在船舶制造中，及時檢測并修復焊縫缺陷，可避免因焊縫問題導致的船體結構返工，節省大量人力、物力和時間成本。
4、評估設備使用壽命：定期進行焊縫檢測，有助于了解焊縫在長期使用過程中的變化情況，如疲勞裂紋擴展等，從而準確評估設備的剩余使用壽命。根據檢測結果，企業可以合理安排設備維護、檢修和更換計劃，避免因設備過度使用或未及時維護而導致的故障和停機，保障生產的連續性和穩定性。例如對于一些長期運行的管道系統，通過焊縫檢測可以預估管道的安全使用期限，提前做好更換準備，防止管道破裂影響生產。
5、滿足法規和標準要求：在很多行業，國家和國際都制定了嚴格的法規和標準來規范焊縫質量和檢測要求。進行焊縫檢測并確保符合相關標準，是企業合法生產的必要條件。這有助于企業避免因違反法規而面臨的罰款、停產整頓等風險，同時也增強了企業產品在市場上的競爭力和信譽度。例如在航空航天領域，嚴格的焊縫檢測是確保飛行器安全的關鍵環節，必須符合一系列國際和國內標準。
二、檢測效果
激光3D傳感器焊縫檢測的功能范圍
1、高精度三維建模：激光3D傳感器可以快速獲取焊縫區域的三維數據，構建出高精度的三維模型。無論是簡單的直線焊縫，還是復雜的曲線、空間焊縫，都能精確呈現其幾何形狀，為后續的檢測分析提供詳細準確的基礎數據 。例如在汽車車身復雜部件的焊接檢測中，能清晰呈現焊縫的三維輪廓1。
2、 實時在線監測：在焊接生產過程中，激光3D傳感器可進行實時監測。能夠連續跟蹤焊縫的形成過程，及時發現焊縫在焊接過程中的動態變化，如焊縫偏移、寬度變化等情況，以便及時調整焊接參數或設備位置，確保焊接質量的穩定性和一致性。
3、缺陷精確識別與定位：憑借其高分辨率和精確的三維測量能力，激光3D傳感器可以準確識別焊縫中的各種缺陷，如氣孔、夾渣、未焊透、裂紋等，并精確確定缺陷在焊縫中的位置和尺寸大小。這有助于在生產過程中及時發現問題，避免不合格產品的產生。
4、多種焊接工藝適用性：適用于多種焊接工藝的焊縫檢測，包括激光焊接、弧焊、電阻焊等。無論采用何種焊接方式，都能有效地對焊縫進行檢測，滿足不同行業、不同產品的焊接質量檢測需求。
5、不同材質焊縫檢測：可以對多種材質的焊縫進行檢測，如碳鋼、不銹鋼、鋁合金、鈦合金等。傳感器能夠適應不同材質對激光的反射、吸收特性差異，準確獲取焊縫信息，為各種金屬材料的焊接質量控制提供支持。
激光3D傳感器焊縫檢測的檢測類型
1、外觀尺寸檢測：通過獲取焊縫的三維點云數據，精確測量焊縫的寬度、余高、焊腳尺寸等外觀尺寸參數，判斷是否符合設計要求?？梢詸z測焊縫表面的平整度，及時發現表面的凸起、凹陷等異常情況。
2、內部缺陷檢測：雖然激光3D傳感器主要側重于表面和近表面檢測，但結合先進的算法和技術，也能夠?qū)σ恍﹥?nèi)部缺陷進行間接檢測和推斷。通過分析焊縫表面的幾何特征變化，推測內部可能存在的未焊透、夾渣等缺陷 。
3、焊縫形狀偏差檢測：對比實際焊縫的三維形狀與預先設定的理想焊縫形狀模型，檢測焊縫是否存在形狀偏差，如直線度偏差、曲線輪廓偏差等。這對于保證焊接部件的裝配精度和整體性能至關重要。
4、熱影響區分析：在焊接過程中，熱影響區的材料性能會發生變化。激光3D傳感器可以通過監測熱影響區的表面形貌變化，分析熱影響區的范圍和特征，評估焊接過程對周邊材料的熱影響程度。
5、焊接質量一致性檢測：在批量生產中，對每個焊件的焊縫進行檢測，統計分析焊縫的各項參數和質量指標，確保不同焊件之間的焊接質量具有一致性和穩定性。通過建立質量追溯系統，還可以對每一個焊件的焊縫質量數據進行記錄和追溯。
鐳爍光電可以檢測的焊缺陷類型主要有：
氣孔 氣泡
焊高 焊渣
凹陷 咬邊
焊縫不連續 焊縫變細
飛濺 未焊透
開叉 錯邊
三、數據庫
1. 數據收集和標注
高質量數據集：確保數據庫中包含高質量的焊縫缺陷圖像和對應的標簽。數據的質量直接影響檢測模型的性能。
多樣化數據：收集不同類型的焊縫缺陷圖像，包括不同材料、不同焊接工藝和不同缺陷類型，以提高模型的泛化能力。
標注一致性：確保標注的一致性和準確性，可以采用多人標注和交叉驗證的方法來提高標注質量。
2. 數據存儲和管理
高效存儲結構：設計合理的數據庫存儲結構，例如使用關系型數據庫（如MySQL）或NoSQL數據庫（如MongoDB）來存儲圖像和元數據。
索引優化：為常用查詢字段添加索引，以提高數據檢索速度。
數據備份和恢復：定期進行數據備份，確保數據的安全性和可恢復性。
3. 數據檢索和訪問
快速檢索：實現高效的圖像檢索功能，可以使用圖像相似性搜索技術（如基于深度學習的特征向量檢索）來快速找到相似的焊縫缺陷圖像。
訪問控制：設置合理的訪問權限，確保只有授權人員才能訪問敏感數據。
4. 數據分析和挖掘
統計分析：對焊縫缺陷數據進行統計分析，了解常見缺陷類型和分布情況，為檢測模型的優化提供指導。
機器學習和深度學習：利用機器學習和深度學習技術對數據庫中的數據進行分析和挖掘，例如使用卷積神經網絡（CNN）進行圖像分類和缺陷檢測。
異常檢測：實現異常檢測功能，自動識別數據庫中的異常數據或潛在的錯誤標注。
5. 持續優化和更新
模型迭代：定期更新和優化焊縫缺陷檢測模型，使用新的數據和算法來提升檢測性能。
用戶反饋：收集用戶反饋，了解實際使用中的問題和需求，不斷改進數據庫的功能和性能。
四、培訓
1.易操作：這款焊縫缺陷檢測系統在使用體驗上簡直堪稱卓越，真正做到了簡易方便。
對于操作人員而言，無需具備深厚的專業技術知識和復雜的培訓，就能迅速上手。整個操作流程設計得極為簡潔直觀，哪怕是初次接觸的用戶，也能在短時間內輕松熟悉各項功能。圖形用戶界面（UI）的布局合理，各個操作按鈕和顯示區域一目了然，極大降低了操作的難度和出錯的概率。
在實際檢測過程中，系統的響應速度極快，能夠瞬間對輸入的焊縫圖像進行分析和處理，并迅速給出準確的檢測結果。這不僅大大節省了時間成本，更提高了工作效率，讓檢測工作能夠快速高效地完成。
而且系統的穩定性極佳，在長時間的使用過程中，幾乎不會出現卡頓或故障的情況，為用戶提供了可靠的使用保障。無論是導入圖像，還是查看詳細的檢測報告，每一個環節都流暢無阻，仿佛行云流水一般自然。
該系統的兼容性也十分出色，能夠與多種不同類型的設備和軟件完美配合，滿足不同用戶的多樣化需求。

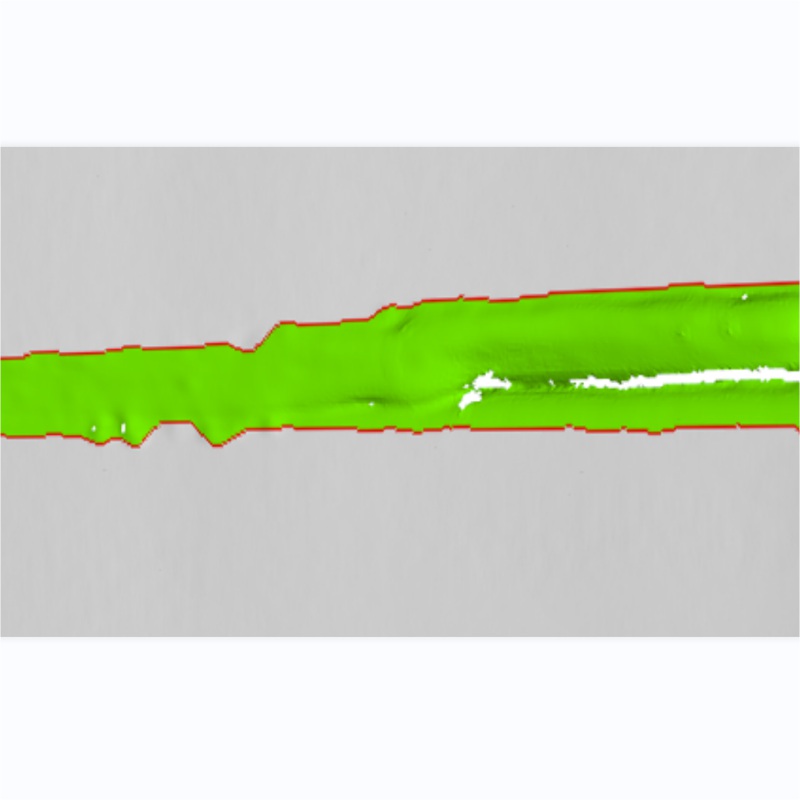

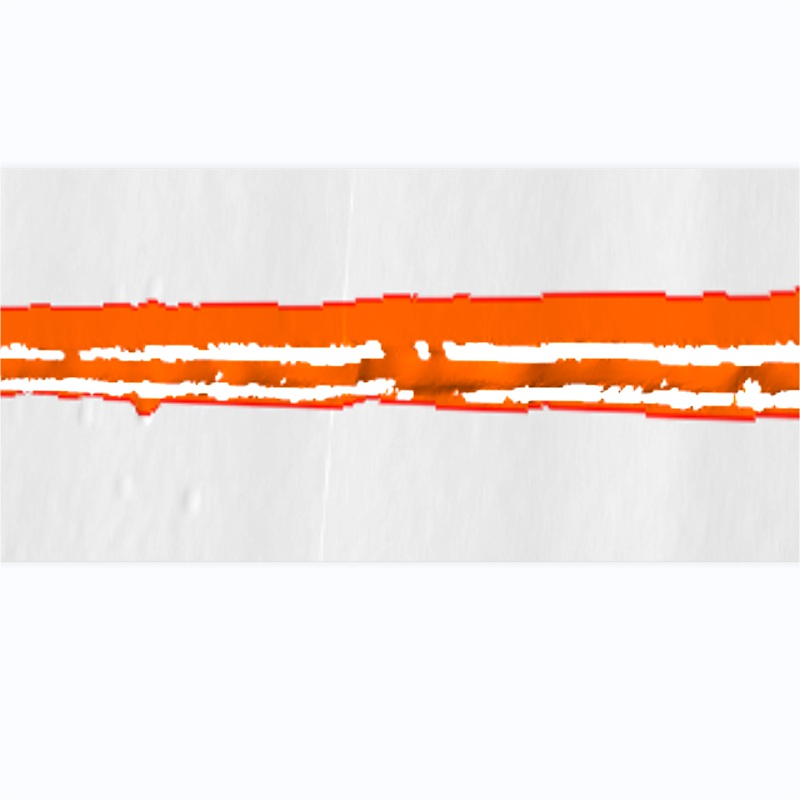

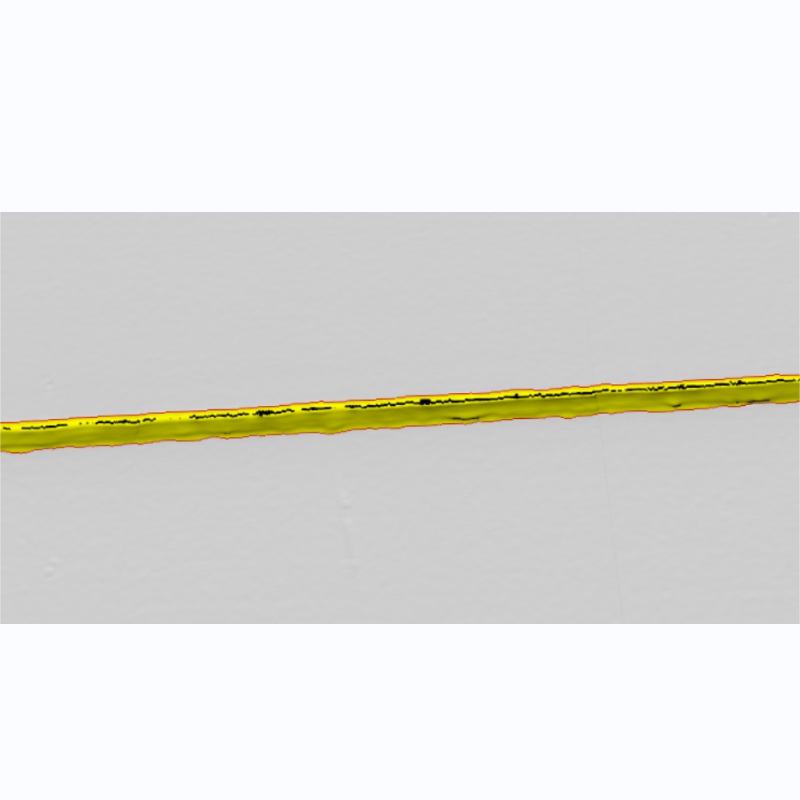

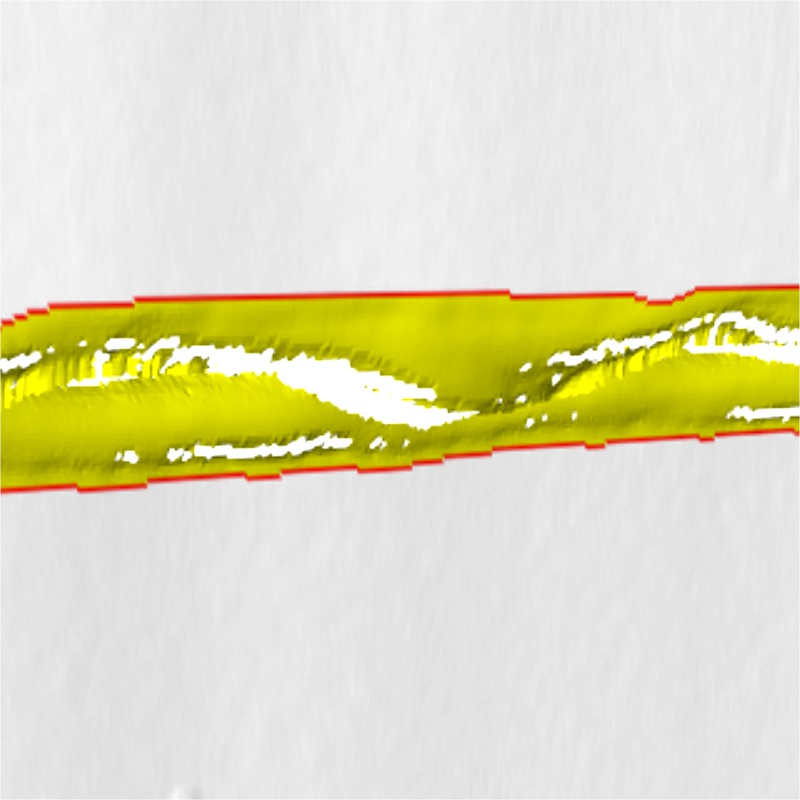

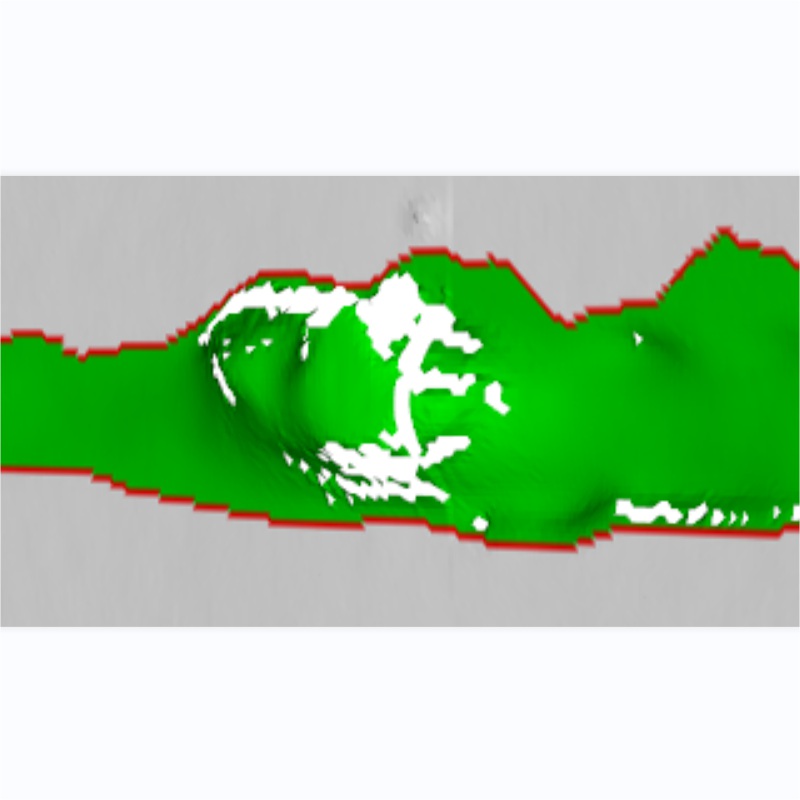

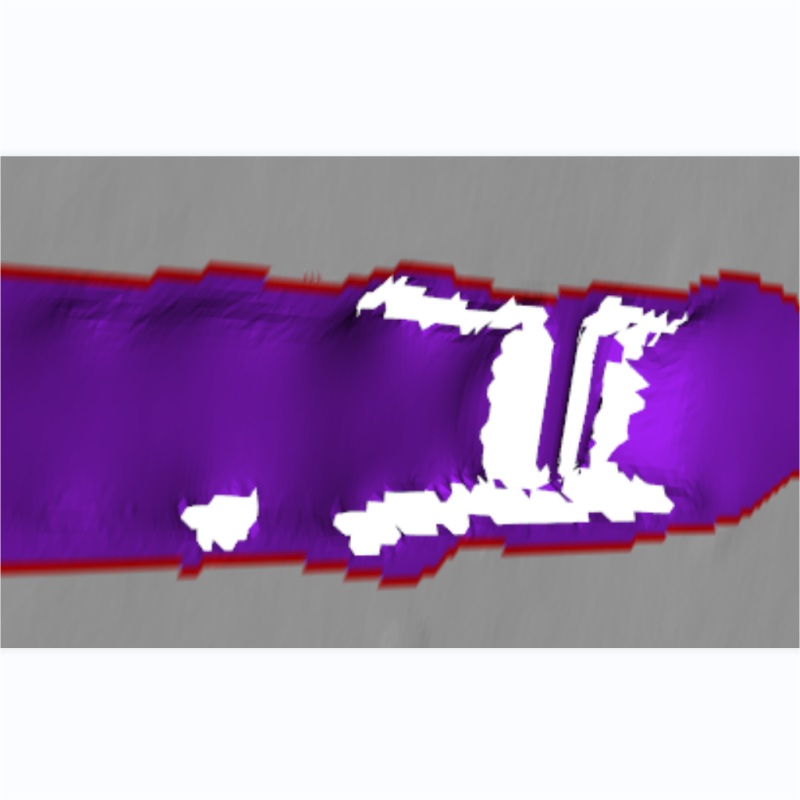

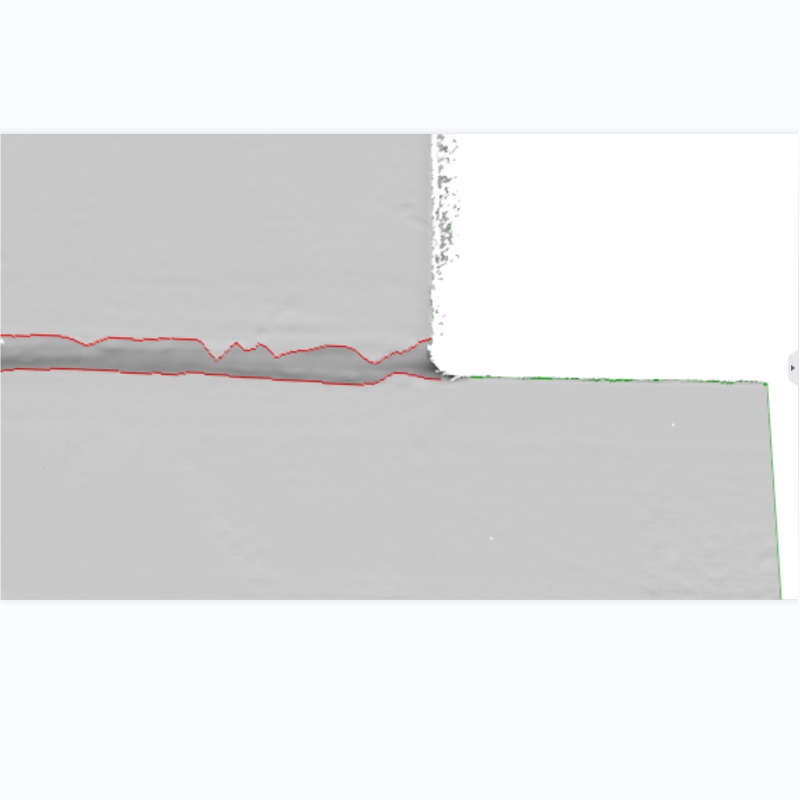

2.易查看：可視化程度高，分別生成2D、3D圖像，根據需要隨時調取查看，并且可選擇標注是否顯示，包括缺陷標注、耗時計算、檢測結果、類型判斷。
